• ARI control valves 控制閥

ARI control valves 控制閥

- 伸縮囊密封 雙層伸縮囊密封 零洩露
- 接口:法蘭口
- 材質:鑄鐵 展性鑄鐵 鑄鋼 不銹鋼等
- 型式:直通型 三通合流型 三通分流型
- 德國TÜV壓力測試認證
- KVS值可縮減
- 配件:行程指示器 近接開關 電磁閥
 空氣過濾器等
- 作動器:電動作動器 氣缸作動器

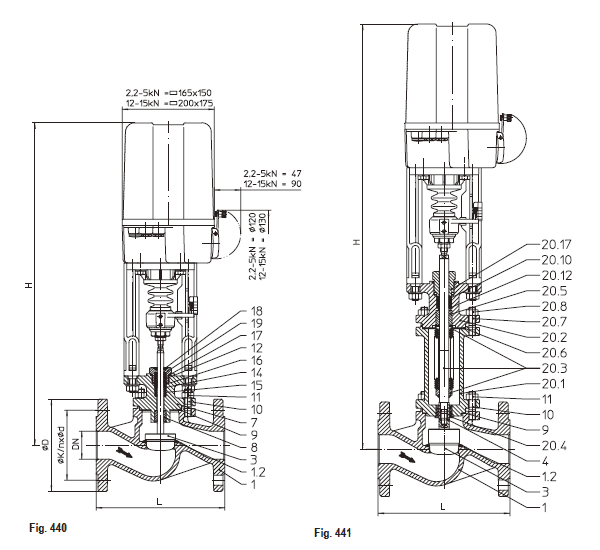

ARI-STEVI 440 / 441 直通控制閥 燃氣系統適用

Control valve in straightway form with electric actuator ARI-PREMIO



型號 公稱壓力 材質 口徑
12.440 / 12.441 PN16 鑄鐵EN-JL1040 DN15-150
22.440 / 22.441 PN16 展性鑄鐵EN-JS1049 DN15-150
22.440 / 23.441 PN25 展性鑄鐵EN-JS1049 DN15-150
34.440 / 34.441 PN25 鑄鋼1.0619+N DN15-150
35.440 / 35.441 PN40 鑄鋼1.0619+N DN15-150
55.440 / 55.441 PN40 不鏽鋼 1.4408 DN15-150

其他材質或樣式可客製

閥桿密封

Fig. 440 PTFE-V-ring:耐溫-10˚C220˚C
PTFE-
迫緊:耐溫-10˚C250˚C
石墨迫緊:耐溫-10˚C450˚C
Fig. 441 不銹鋼伸縮囊密封填料:耐溫-60˚C450˚C

閥頭設計

標準型:弧面閥頭/金屬閥座
可選擇:弧面閥頭/PTFE閥座(最高耐溫至200˚C)
V-port閥頭/金屬閥座

弧面壓力平衡閥頭/金屬閥座
活塞密封材質:PTFE及不銹鋼彈簧(最高耐溫至200˚C)

嚮  導

弧面閥頭:閥桿嚮導
V-port閥頭:閥桿及端口嚮導

流量特性

等比例式或線性(Kvs100等比例)

弧面閥頭:50:1
V-port閥頭:30:1

洩露等級

金屬閥座:依據 DIN EN 1349IEC 60534-4規範 洩露等級4
PTFE閥座:依據 DIN EN 1349IEC 60534-4規範 洩露等級6

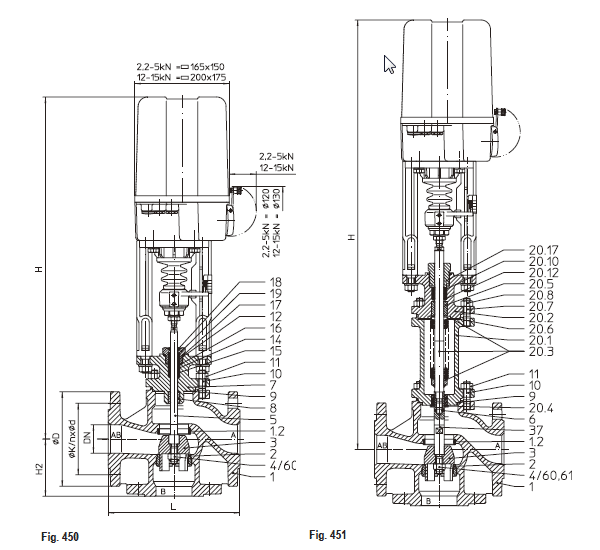

ARI-STEVI 450 / 451 三通控制閥

Control valve in 3-way-form with electric actuator ARI-PREMIO (3-way mixing valve / 3-way diverting valve)




型號 公稱壓力 材質 口徑
12.450 / 12.451 PN16 鑄鐵EN-JL1040 DN15-150
22.450 / 22.451 PN16 展性鑄鐵EN-JS1049 DN15-150
22.450 / 23.451 PN25 展性鑄鐵EN-JS1049 DN15-150
34.450 / 34.451 PN25 鑄鋼1.0619+N DN15-150
35.450 / 35.451 PN40 鑄鋼1.0619+N DN15-150
55.450 / 55.451 PN40 不鏽鋼 1.4408 DN15-150
(55.451 to DN100)

其他材質或樣式可客製

閥桿密封

Fig. 440 PTFE-V-ring:耐溫-10˚C220˚C
PTFE-
迫緊:耐溫-10˚C250˚C
石墨迫緊:耐溫-10˚C450˚C
Fig. 441 不銹鋼伸縮囊密封填料:耐溫-60˚C450˚C

閥頭設計

標準型:弧面閥頭/金屬閥座
可選擇:弧面閥頭/PTFE閥座(最高耐溫至200˚C)
V-port閥頭/金屬閥座

弧面壓力平衡閥頭/金屬閥座
活塞密封材質:PTFE及不銹鋼彈簧(最高耐溫至200˚C)

嚮  導

弧面閥頭:閥桿嚮導
V-port閥頭:閥桿及端口嚮導

流量特性

等比例式或線性(Kvs100等比例)

弧面閥頭:50:1
V-port閥頭:30:1

洩露等級

金屬閥座:依據 DIN EN 1349IEC 60534-4規範 洩露等級4
PTFE閥座:依據 DIN EN 1349IEC 60534-4規範 洩露等級6

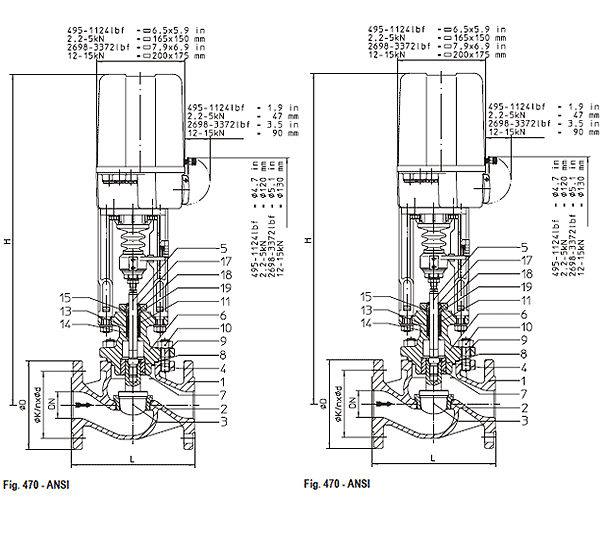

ARI-STEVI  470/ 471-ANSI 高負載直通型調節控制閥

Control valve in straightway form with electric actuator ARI-PREMIO


型號 公稱壓力 材質 口徑
35.470...90 /35.471...90 ANSI 300 鑄鋼SA216WCB 1“ - 8“ / DN 25-200

其他材質或樣式可客製

閥桿密封

Fig. 440 PTFE-V-ring (6/DN150):耐溫-10˚C220˚C
PTFE-
迫緊:耐溫-10˚C250˚C
石墨迫緊:耐溫-10˚C450˚C
Fig. 441 不銹鋼伸縮囊密封填料:耐溫-60˚C450˚C

閥頭設計

標準型:弧面閥頭 金屬閥座(1-6/DN25-150)

V-port閥頭 金屬閥座(8/DN200)
可選擇:弧面閥頭 PTFE閥座(最高耐溫至200˚C)(1”-6”/DN25-150)

V-port閥頭 金屬閥座(閥座半徑2.56/65mm)

穿孔閥頭 金屬閥座

弧面壓力平衡閥頭 金屬閥座

活塞密封材質: PTFE及不銹鋼彈簧(最高耐溫至200˚C)

嚮  導

弧面閥頭:閥桿嚮導
V-port閥頭:閥桿及端口嚮導

流量特性

等比例式或線性

弧面閥頭:50:1
V-port閥頭及穿孔閥頭:30:1

洩露等級

金屬閥座:依據ANSI/FC170-2規範 洩露等級4
PTFE閥座:依據ANSI/FC170-2規範 洩露等級6(Cv1.2/Kvs1.0)
